氧化鋁陶瓷憑借其高強(qiáng)度、優(yōu)異的生物相容性及耐高溫特性，在航空航天、生物醫(yī)療和電子封裝等領(lǐng)域占據(jù)重要地位。但其固有的脆性和低加工性限制了復(fù)雜結(jié)構(gòu)件的制造。傳統(tǒng)陶瓷-金屬連接技術(shù)（如釬焊、擴(kuò)散焊）需高溫環(huán)境或高真空條件，且易引入脆性相，制約接頭性能。而??超短脈沖激光焊接??技術(shù)憑借其非線(xiàn)性吸收特性、低熱影響區(qū)和室溫操作優(yōu)勢(shì)，為陶瓷-金屬異質(zhì)連接提供了革新方案。本文系統(tǒng)研究了超短脈沖激光焊接技術(shù)在氧化鋁陶瓷與鈦合金異質(zhì)材料連接中的應(yīng)用。
一、技術(shù)原理與工藝優(yōu)勢(shì)
1、超短脈沖激光的物理作用機(jī)制
超短脈沖激光（脈寬100fs~10ps，重復(fù)頻率0.5~10MHz）通過(guò)??多光子電離??和??雪崩電離??誘導(dǎo)陶瓷的非線(xiàn)性吸收，使能量在微米級(jí)區(qū)域瞬時(shí)沉積，形成局部熔池。這一過(guò)程避免了傳統(tǒng)焊接中陶瓷對(duì)長(zhǎng)波長(zhǎng)激光的低吸收問(wèn)題，同時(shí)抑制了熱傳導(dǎo)導(dǎo)致的材料損傷。
2、梯度界面設(shè)計(jì)與缺陷控制
焊接過(guò)程中，鈦與氧化鋁在界面處形成??TiO?過(guò)渡層??（20-30μm），通過(guò)擴(kuò)散反應(yīng)實(shí)現(xiàn)冶金結(jié)合，避免了脆性金屬間化合物（如TiAl）的生成。實(shí)驗(yàn)表明，激光功率19.52W、焊接速度0.8mm/s時(shí)，接頭完全熔透且無(wú)裂紋，彎曲強(qiáng)度達(dá)134.9MPa，接近基材強(qiáng)度的60%。
3、工藝參數(shù)優(yōu)化策略
??激光功率??：功率低于18.84W時(shí)，能量不足導(dǎo)致未熔透；超過(guò)19.52W則引發(fā)過(guò)度蒸發(fā)，降低有效結(jié)合面積。
??熱輸入控制??：通過(guò)調(diào)節(jié)離焦量（-500μm~0μm）和脈沖頻率，平衡熔深與熱累積，減少孔隙率（<5%）。
二、實(shí)驗(yàn)結(jié)果與分析
1、微觀(guān)結(jié)構(gòu)表征

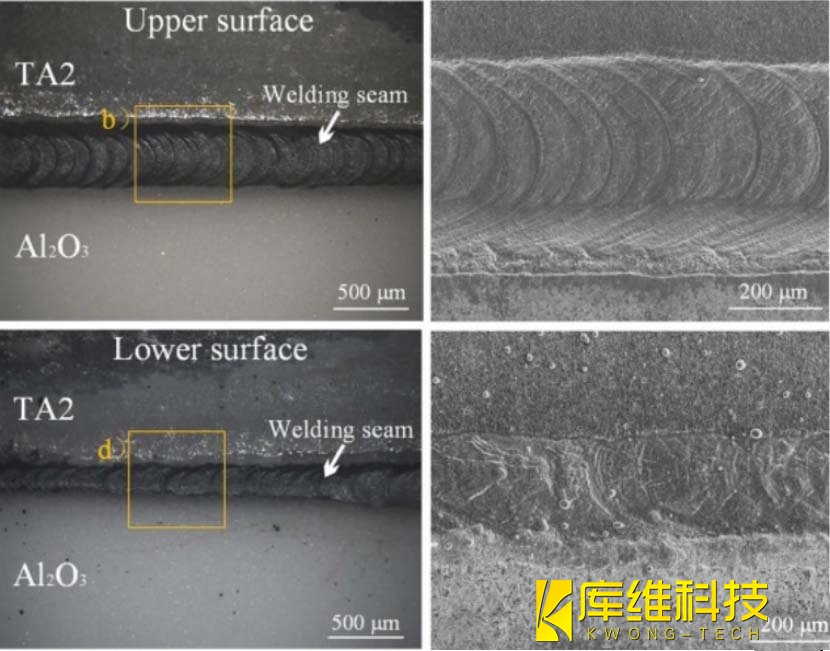

??表面形貌??：焊接頂面呈現(xiàn)規(guī)則波紋，背面因熔融金屬飛濺形成微凹區(qū)，表明熔池動(dòng)態(tài)凝固過(guò)程。
??界面特征??：SEM與EDS分析顯示，界面處Ti、Al、O元素梯度分布，TiO?層促進(jìn)應(yīng)力緩沖，抑制裂紋萌生。
2、力學(xué)性能與斷裂機(jī)制
??彎曲強(qiáng)度??：19.52W時(shí)強(qiáng)度峰值（134.9MPa）源于晶粒細(xì)化和缺陷減少；過(guò)高功率（>19.52W）導(dǎo)致孔隙率上升，強(qiáng)度下降15%。
??斷裂模式??：脆性斷裂為主，但高功率試樣裂紋擴(kuò)展路徑更曲折，能量吸收能力提升。
三、技術(shù)突破與應(yīng)用場(chǎng)景
1、對(duì)比傳統(tǒng)工藝的優(yōu)勢(shì)
2、潛在應(yīng)用領(lǐng)域
??生物醫(yī)療??：氧化鋁-鈦復(fù)合骨科植入物，兼具陶瓷生物相容性與金屬力學(xué)性能。
??微電子封裝??：陶瓷基板與銅電極的高精度連接，適用于5G通信和新能源汽車(chē)功率模塊。
??航空航天??：耐高溫陶瓷-鈦結(jié)構(gòu)件的輕量化制造，提升發(fā)動(dòng)機(jī)部件耐熱性。
四、當(dāng)前技術(shù)瓶頸
??大面積焊接??：超短脈沖激光能量密度限制，難以實(shí)現(xiàn)>50mm²區(qū)域的均勻焊接。
??異質(zhì)材料匹配??：不同熱膨脹系數(shù)材料連接時(shí)的殘余應(yīng)力控制仍需優(yōu)化。
超短脈沖激光焊接技術(shù)為氧化鋁陶瓷與鈦的異質(zhì)連接提供了高效、低損傷的解決方案。通過(guò)精確控制激光參數(shù)，可實(shí)現(xiàn)梯度界面設(shè)計(jì)與缺陷抑制，獲得高強(qiáng)度接頭。未來(lái)，隨著工藝優(yōu)化與設(shè)備升級(jí)，該技術(shù)有望在高端制造領(lǐng)域?qū)崿F(xiàn)規(guī)?；瘧?yīng)用，推動(dòng)陶瓷-金屬?gòu)?fù)合材料的創(chuàng)新發(fā)展。
