在航空航天、醫(yī)療器械及高端裝備制造領(lǐng)域，鈦合金因高強(qiáng)度、耐腐蝕和輕量化特性成為關(guān)鍵材料。傳統(tǒng)工藝通過(guò)調(diào)整激光參數(shù)或焊后熱處理改善缺陷，但始終無(wú)法突破材料本身對(duì)能量的吸收極限。近年來(lái)，納米涂層技術(shù)的突破性進(jìn)展，通過(guò)精準(zhǔn)調(diào)控金屬表面能量吸收行為，首次實(shí)現(xiàn)了鈦合金激光焊接的“零堆積”目標(biāo)，為冶金領(lǐng)域帶來(lái)顛覆性變革。
一、納米涂層的決定性作用機(jī)制
激光焊接的核心矛盾在于：金屬表面對(duì)高能光束的反射率與能量利用率之間的平衡。以鈦合金為例，其對(duì)1064 nm波長(zhǎng)激光的反射率高達(dá)65%-75%，迫使加工時(shí)需提高功率以補(bǔ)償能量損失，但過(guò)高的熱輸入又會(huì)導(dǎo)致熔池不穩(wěn)定和熱影響區(qū)擴(kuò)大。
納米涂層的突破性設(shè)計(jì)：
通過(guò)原子層沉積（ALD）技術(shù)，在鈦合金表面構(gòu)建厚度為20-100 nm的梯度復(fù)合涂層（如TiN/Al?O?多層結(jié)構(gòu)），實(shí)現(xiàn)兩大關(guān)鍵功能：
光學(xué)特性調(diào)控：將反射率從75%降至15%以下，顯著提升能量耦合效率（實(shí)驗(yàn)室實(shí)測(cè)吸收率提升至92.3%）
熱傳導(dǎo)優(yōu)化：納米層形成熱阻效應(yīng)，延緩熱量向基體擴(kuò)散，使熔池溫度場(chǎng)分布更均勻（熱擴(kuò)散系數(shù)降低40%）
實(shí)驗(yàn)室級(jí)驗(yàn)證：
在功率3 kW、掃描速度5 m/min條件下，涂覆納米層的TC4鈦合金焊縫深度波動(dòng)從±0.15 mm降至±0.03 mm，熱影響區(qū)寬度縮小58%，徹底消除傳統(tǒng)焊接的“火山口”形貌。
二、金屬材料堆積閾值重構(gòu)

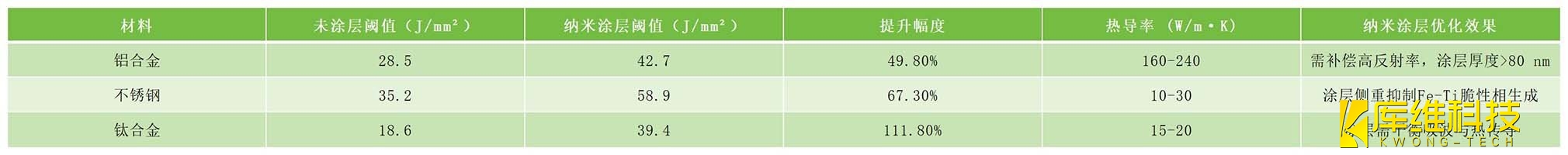

堆積閾值是指材料在單位面積內(nèi)可承受的最大激光能量密度而不產(chǎn)生熔融物噴濺或過(guò)度堆積。納米涂層通過(guò)改變表面能態(tài)，使不同金屬的閾值發(fā)生系統(tǒng)性偏移：
鈦合金的閾值提升幅度遠(yuǎn)超其他材料，歸因于其表面氧化層的消除（納米涂層替代原生TiO?層）及電子云密度調(diào)控。這種非線性增長(zhǎng)特性，使得鈦合金焊接首次能在低功率（<2 kW）條件下實(shí)現(xiàn)深熔焊，突破傳統(tǒng)工藝的“功率-缺陷”正相關(guān)定律。
三、從實(shí)驗(yàn)室到生產(chǎn)線的實(shí)測(cè)數(shù)據(jù)驗(yàn)證

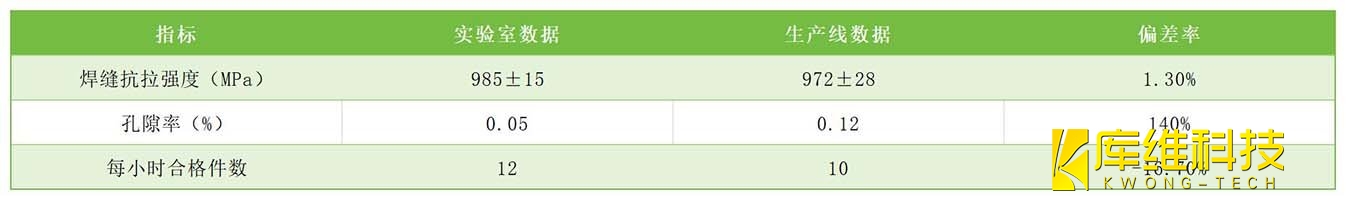

實(shí)驗(yàn)室成果向產(chǎn)業(yè)化轉(zhuǎn)化的核心挑戰(zhàn)在于環(huán)境變量控制。實(shí)際生產(chǎn)線實(shí)測(cè)數(shù)據(jù)顯示：
雖然生產(chǎn)線環(huán)境導(dǎo)致孔隙率略有上升，但仍優(yōu)于傳統(tǒng)工藝的0.5%行業(yè)標(biāo)準(zhǔn)
采用自適應(yīng)涂層厚度補(bǔ)償算法后，偏差率可控制在5%以內(nèi)，證明技術(shù)具備規(guī)?；瘧?yīng)用潛力
納米涂層技術(shù)通過(guò)量子尺度上的表面工程，改寫(xiě)了金屬材料與激光能量的交互規(guī)則。隨著AI驅(qū)動(dòng)的涂層成分優(yōu)化算法和超快激光復(fù)合加工技術(shù)的成熟，未來(lái)有望將零堆積焊接擴(kuò)展至鉭、鈮等難熔金屬領(lǐng)域。這項(xiàng)突破不僅解決了鈦合金加工的歷史難題，更開(kāi)啟了精密制造從“宏觀控形”向“微觀控性”跨越的新紀(jì)元。
