水導(dǎo)激光技術(shù)與其他激光技術(shù)相比有哪些優(yōu)勢(shì)？

發(fā)布日期：2025-09-08 11:36 ????瀏覽量：

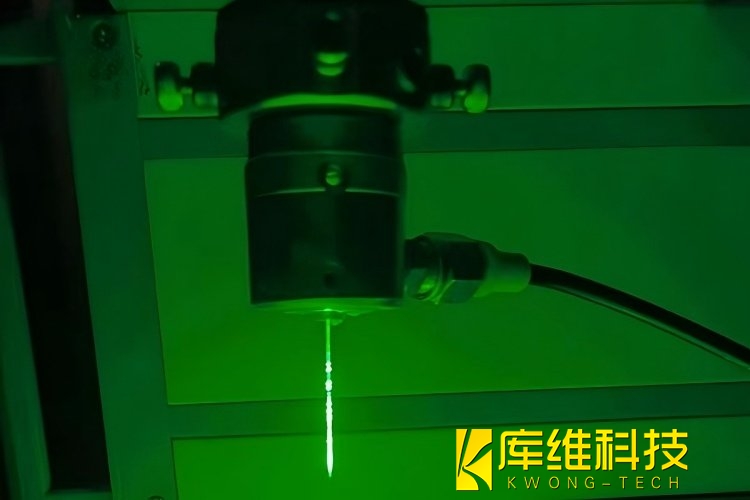

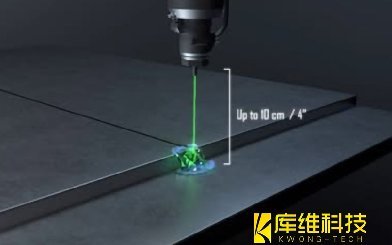

水導(dǎo)激光技術(shù)本質(zhì)是通過(guò)高壓水束作為激光能量的 “導(dǎo)光介質(zhì)” 與 “冷卻 / 排屑載體”，將激光能量精準(zhǔn)輸送至加工區(qū)域，與傳統(tǒng)干激光（如 CO?激光、光纖激光、紫外激光等）、激光打標(biāo) / 雕刻技術(shù)相比，其核心優(yōu)勢(shì)圍繞 “加工質(zhì)量、材料適配性、熱損傷控制” 三大維度展開(kāi)。

一、核心優(yōu)勢(shì)：解決傳統(tǒng)激光技術(shù)的 “核心痛點(diǎn)”

1、無(wú)熱損傷 / 熱影響區(qū)（HAZ）

這是水導(dǎo)激光最核心的優(yōu)勢(shì)，也是其區(qū)別于所有干激光技術(shù)的關(guān)鍵：

傳統(tǒng)干激光痛點(diǎn)：激光能量直接作用于材料表面，會(huì)產(chǎn)生局部高溫，導(dǎo)致材料出現(xiàn) “熱影響區(qū)”—— 例如金屬加工后表面氧化、硬度下降，半導(dǎo)體 / 陶瓷加工后出現(xiàn)微裂紋，復(fù)合材料（如碳纖維）加工后出現(xiàn) “燒蝕碳化”。這些缺陷會(huì)嚴(yán)重影響產(chǎn)品性能（如航空零件的力學(xué)強(qiáng)度、半導(dǎo)體的電學(xué)性能）。

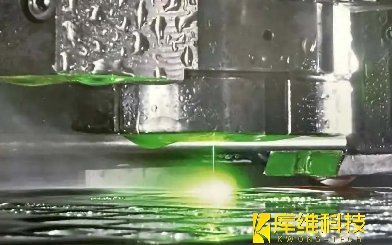

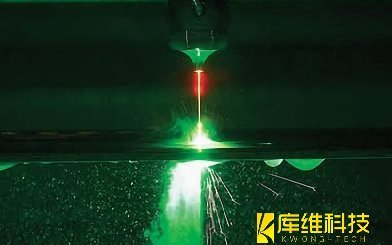

水導(dǎo)激光優(yōu)勢(shì)：高壓水束在 “導(dǎo)光” 的同時(shí)，能瞬間帶走熱量，實(shí)現(xiàn)實(shí)時(shí)冷卻加工區(qū)域，并同步?jīng)_刷熔融物 / 碎屑，從根源上避免高溫積累。

案例：庫(kù)維科技在航空航天高溫合金加工中，通過(guò)水導(dǎo)激光將熱影響區(qū)控制在5μm 以?xún)?nèi)（傳統(tǒng)光纖激光熱影響區(qū)通常為 50-100μm），完全避免了合金因過(guò)熱導(dǎo)致的力學(xué)性能下降。

2、加工精度更高，無(wú)錐度 / 無(wú)崩邊

傳統(tǒng)激光加工因 “能量衰減” 和 “熱擴(kuò)散”，容易出現(xiàn)兩大精度問(wèn)題：一是孔 / 槽加工有 “錐度”（入口大、出口?。谴嘈圆牧希ㄈ缣沾?、藍(lán)寶石）加工易 “崩邊”；而水導(dǎo)激光通過(guò)水束的 “均勻?qū)Ч?rdquo; 和 “定向排屑”，完美解決這些問(wèn)題：

無(wú)錐度：高壓水束直徑均勻（通常 10-100μm），激光能量沿水束軸向均勻分布，加工的孔 / 槽 “入口 - 出口直徑差可控制在 10μm 以?xún)?nèi)”（如庫(kù)維科技加工 Nb-Si 合金通孔，直徑 1mm、深度 3mm，錐度僅 0.0016°，遠(yuǎn)優(yōu)于傳統(tǒng)激光的 0.5°-1° 錐度）。

無(wú)崩邊：水束的柔性沖刷避免了脆性材料加工時(shí)的 “應(yīng)力集中”，例如庫(kù)維科技用其水導(dǎo)激光加工 50μm 厚的 SiC 晶片劃片，崩邊率從傳統(tǒng)激光的 15% 降至0.1% 以下，良品率提升至 99% 以上。

3、材料適配性更廣

傳統(tǒng)激光技術(shù)對(duì)材料的 “吸收率” 依賴(lài)度高（如 CO?激光適合非金屬、光纖激光適合金屬），且對(duì) “超硬、超脆、超韌” 材料加工效率低、良品率差；而水導(dǎo)激光通過(guò) “激光能量 + 水束物理作用” 的協(xié)同，幾乎適配所有材料：

超硬材料：如金剛石（加工大尺寸金剛石內(nèi)部微瑕疵時(shí)，傳統(tǒng)激光易導(dǎo)致碎裂，水導(dǎo)激光通過(guò)低應(yīng)力加工，良品率超 99%）、CVD 金剛石熱沉片（加工微流道時(shí)無(wú)堵塞、無(wú)損傷）。

超脆材料：如碳化硅（SiC）、氮化硅陶瓷（傳統(tǒng)激光劃片易崩裂，水導(dǎo)激光可加工直角、異形超薄件）、藍(lán)寶石（加工高精度微孔時(shí)無(wú)裂紋）。

超韌 / 復(fù)合材料：如碳纖維增強(qiáng)樹(shù)脂（傳統(tǒng)激光易燒蝕樹(shù)脂基體，水導(dǎo)激光可同步切割纖維與樹(shù)脂，無(wú)碳化、無(wú)分層）、單晶鎳基合金（航空發(fā)動(dòng)機(jī)葉片加工，無(wú)熱變形）。

4、加工效率與良品率雙高，降低量產(chǎn)成本

傳統(tǒng)激光加工需頻繁調(diào)整參數(shù)（如針對(duì)不同材料換激光源、多次打磨去毛刺），導(dǎo)致效率低、良品率波動(dòng)大；而水導(dǎo)激光通過(guò) “一次成型 + 無(wú)后處理”，顯著提升量產(chǎn)效益：

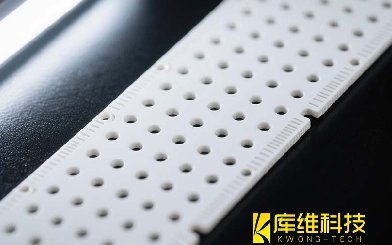

效率提升：庫(kù)維科技在 5G 通信濾波器陶瓷微孔加工中，水導(dǎo)激光加工速度達(dá)800 孔 / 分鐘，是傳統(tǒng)激光的 3 倍；且無(wú)需后續(xù)去毛刺工序，流程縮短 50%。

良品率提升：同一案例中，濾波器加工良品率從傳統(tǒng)激光的 78% 提升至98% ，同時(shí)信號(hào)損耗降低 15%（因無(wú)熱損傷導(dǎo)致的結(jié)構(gòu)缺陷），大幅降低了企業(yè)的廢品成本。

5、加工靈活性更強(qiáng)，適配復(fù)雜結(jié)構(gòu)

水導(dǎo)激光的水束可通過(guò)數(shù)控系統(tǒng)實(shí)現(xiàn) “多維度精準(zhǔn)控制”，結(jié)合五軸聯(lián)動(dòng)設(shè)備，能加工傳統(tǒng)激光難以實(shí)現(xiàn)的復(fù)雜結(jié)構(gòu)：

例如庫(kù)維科技的 KD700 水導(dǎo)激光設(shè)備，可加工航空發(fā)動(dòng)機(jī)葉片的 “異形冷卻孔”（孔徑 0.1-0.5mm，孔道角度復(fù)雜），傳統(tǒng)激光因無(wú)法精準(zhǔn)控制能量方向，易導(dǎo)致孔道偏移；而水導(dǎo)激光通過(guò)水束定向輸送，孔道位置公差可控制在 ±5μm。

又如半導(dǎo)體領(lǐng)域的 SiC 晶錠 “取芯”（從晶錠中切割出圓柱狀晶棒），傳統(tǒng)激光易導(dǎo)致晶錠開(kāi)裂，水導(dǎo)激光可實(shí)現(xiàn) “無(wú)應(yīng)力取芯”，且取芯效率提升 40%。
