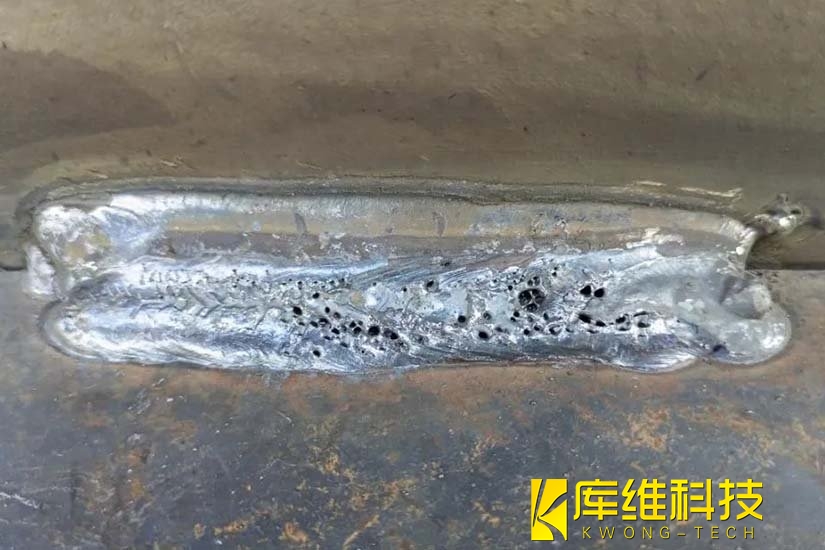

在焊接車間里，鑄鋼件焊接時(shí)突然出現(xiàn)的氣孔就像電影里的"隱形刺客"，一個(gè)直徑僅 0.5mm 的氣孔，可能讓價(jià)值百萬的設(shè)備瞬間報(bào)廢。據(jù)統(tǒng)計(jì)，約 32% 的焊接質(zhì)量失效案例直接與氣孔相關(guān)，它會(huì)顯著降低焊縫強(qiáng)度、韌性及疲勞壽命，形成應(yīng)力集中并誘發(fā)裂紋。今天我們就揭開鑄鋼焊接氣孔的神秘面紗。
一、氣孔的核心危害
??強(qiáng)度殺手??：氣孔會(huì)減少20%-40%的有效承載面積
??疲勞元兇??：應(yīng)力集中效應(yīng)使裂紋擴(kuò)展速度提升3倍
??密封天敵??：儲(chǔ)罐類設(shè)備氣孔泄漏率高達(dá)普通缺陷的5倍
核心危害：氣孔通過減少有效承載面積、引發(fā)應(yīng)力集中，導(dǎo)致焊縫拉伸強(qiáng)度下降 15%-30%、疲勞壽命縮短 40% 以上，同時(shí)增加腐蝕敏感性和氫脆風(fēng)險(xiǎn)。
二、氣孔的三大成因
1、氣體混入（占比45%）
??外來入侵者??：空氣通過保護(hù)氣體間隙潛入熔池
??內(nèi)部叛徒??：焊材受潮釋放氫氣，鐵銹分解產(chǎn)生一氧化碳
??典型案例??：有一案例化工廠管道焊接時(shí)突遇陣風(fēng)，CO?保護(hù)氣流紊亂形成蜂窩狀氮?dú)饪?/span>
2、材料缺陷（占比35%）
??鑄鋼原罪??：澆注殘留縮孔成為氣體聚集溫床
??表面污漬??：0.1mm厚的油膜可產(chǎn)生直徑2mm的氫氣孔
??焊材陷阱??：劣質(zhì)焊絲含硫量超標(biāo)3倍，硫與鐵生成FeS引發(fā)熱裂紋
3、工藝失誤（占比20%）
??參數(shù)失調(diào)??：電流過高導(dǎo)致CO分解加?。▽?shí)驗(yàn)證明電流＞300A時(shí)氣孔率上升40%）
??操作失當(dāng)??：焊槍角度偏離15°，保護(hù)氣體覆蓋率驟降60%
??環(huán)境干擾??：濕度＞80%時(shí)，氫氣孔發(fā)生率呈指數(shù)級(jí)增長(zhǎng)
三、剿滅氣孔的方案
1、預(yù)處理
??表面凈化??：采用噴砂+丙酮雙重清潔，油污去除率需＞99.7%
??坡口設(shè)計(jì)??：V型坡口角度保持55-65°，鈍邊厚度≤2mm
??環(huán)境控制??：搭建臨時(shí)防風(fēng)棚，濕度控制在40%-60%
2、工藝優(yōu)化
??焊材選擇??：推薦使用Cr20Ni10Mn7Si-ZG奧氏體焊絲（抗裂性提升50%）

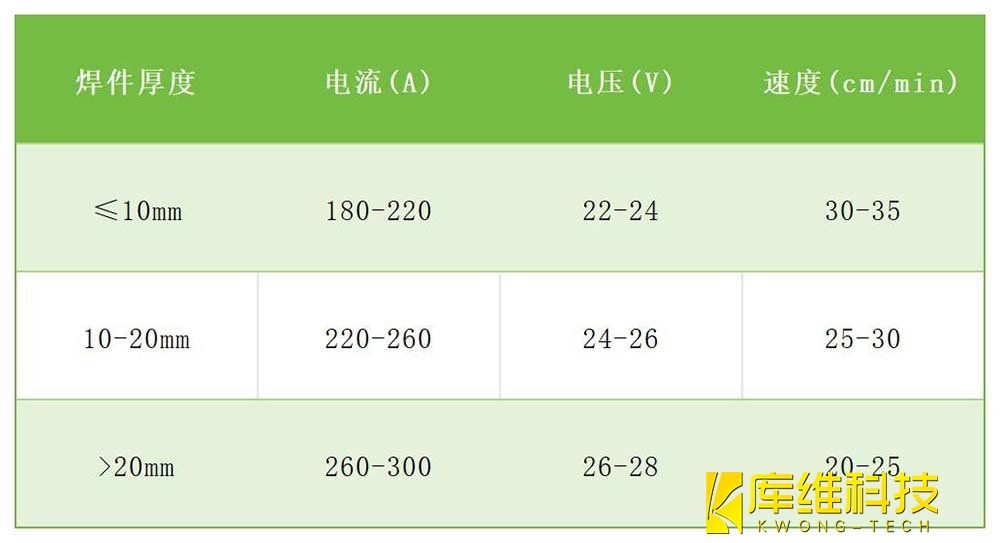

??參數(shù)組合??：
??保護(hù)強(qiáng)化??：采用99.999%純度CO?+10%Ar混合氣體，流量25-30L/min
3、后處理
??熱處理??：200℃/h緩冷至550℃，消除殘余應(yīng)力
??檢測(cè)技術(shù)??：相控陣超聲檢測(cè)精度達(dá)0.1mm級(jí)氣孔
??修復(fù)方案??：對(duì)深層氣孔采用TIG填絲補(bǔ)焊，補(bǔ)焊層厚度控制3mm以內(nèi)
四、預(yù)防措施
??查環(huán)境??：風(fēng)速＜2m/s，濕度＜60%
??查材料??：焊材烘干至150℃，母材打磨至金屬光澤
??查參數(shù)??：電流電壓黃金比（10:1.2），速度均勻如行云
通過這套"預(yù)防-檢測(cè)-修復(fù)"體系，有重工企業(yè)鑄鋼件焊接一次合格率從78%提升至96%，年節(jié)省返工成本超300萬元。記住，在焊接戰(zhàn)場(chǎng)上，細(xì)節(jié)決定成敗，氣孔防治就是守護(hù)產(chǎn)品質(zhì)量的生命線！
壓力容器模塊化焊接的三大核心技術(shù)：激光跟蹤+工業(yè)機(jī)器人+智能傳感
激光焊接機(jī)的冷卻方式有哪些？從原理到選型的專業(yè)指南！
焊接機(jī)器人如何成為車間多面手
告別人工焊接誤差！2025年主流焊切自動(dòng)化設(shè)備選購(gòu)指南
儲(chǔ)罐焊切自動(dòng)化如何應(yīng)對(duì)厚壁材料？
工程機(jī)械、壓力容器、能源裝備等領(lǐng)域的焊接效率提升路徑
焊接自動(dòng)化生產(chǎn)線可能會(huì)出現(xiàn)的問題，你都知道哪些嗎？
焊接質(zhì)量缺陷如何“零容”？激光自動(dòng)化檢測(cè)系統(tǒng)全解析
真空激光焊接：解鎖應(yīng)用潛力的新路徑
