水導激光加工技術作為融合激光與水射流的新型精密加工技術，憑借其非接觸式加工、熱影響區小、材料適應性廣等優勢，在航空航天、半導體、精密光學等領域展現出廣闊應用前景。該技術的核心在于激光束與水射流的高效耦合，而耦合能束的傳輸特性直接影響加工精度與效率。
一、水導激光耦合能束傳輸?shù)睦碚摶A(chǔ)
水導激光加工系統中，激光束通過聚焦透鏡準直后注入高速水射流，利用水射流的流體約束效應實現能束的高效傳輸。理想的耦合狀態要求激光軸線與水射流中心軸線嚴格重合，且能束在水射流內部以最小散射和能量損耗傳輸至加工區域。但在實際工況中，由于機械裝配誤差、流體動力學波動等因素，耦合過程不可避免引入幾何誤差，導致能束偏離理想路徑，進而影響加工質量。

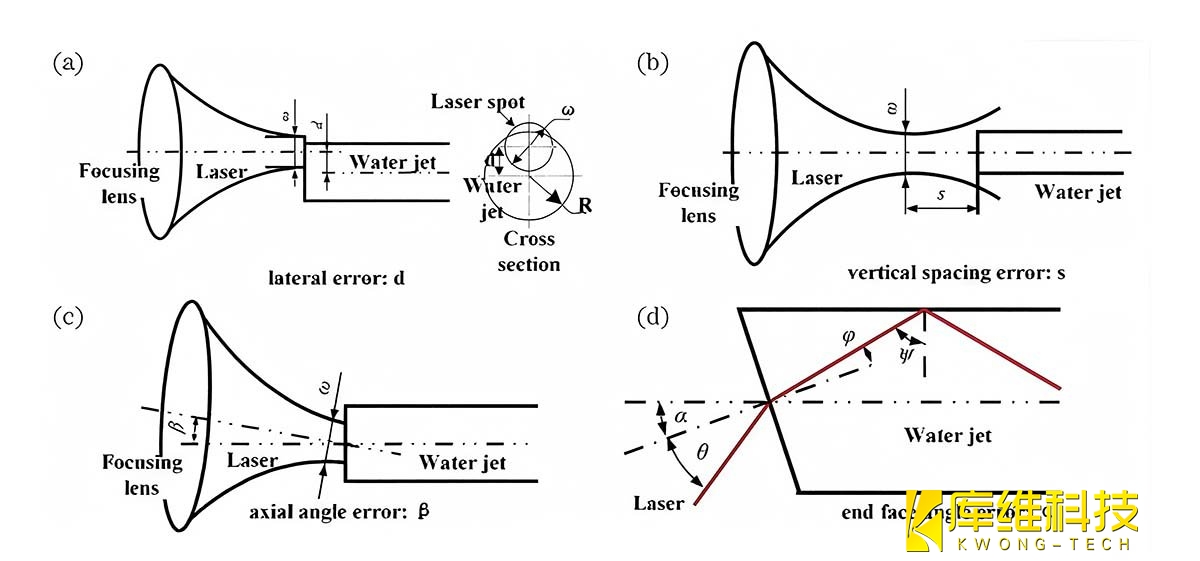

根據誤差產生的空間維度，耦合過程中的幾何誤差可分為四大類（如圖所示）：
-
??橫向誤差??：激光入射點與水射流中心軸線在水平方向的偏移距離；
-
??縱向誤差??：激光入射點與水射流中心軸線在軸向（水射流流動方向）的間距；
-
??軸向角度誤差（β）??：激光入射方向與水射流軸線在軸向平面內的夾角；
-
??端面角度誤差（α）??：水射流出口端面相對于理想平面的傾斜角度，導致能束入射角發生變化。
二、水射流直徑對耦合效率的影響機制
水射流直徑是決定耦合能束傳輸特性的關鍵參數之一。研究表明，耦合效率隨水射流直徑增大呈現先升高后趨于穩定的趨勢，其作用機制可從以下兩方面解析：
??光束約束效應??：
當水射流直徑增大時，激光束在水射流內的“限光”能力增強，更多光子被限制在流體介質中傳輸，減少因發散導致的能量耗散，從而提高耦合效率。對于大尺寸水射流（如直徑＞1mm），激光束的發散角相對較小，能量集中區域與水射流截面匹配度更高，進一步強化了這一效應。
??能量分布均勻性??：
小直徑水射流（如直徑＜0.5mm）雖耦合效率較低，但其內部激光能束的多次反射效應顯著。當激光入射至水射流內壁時，界面處的菲涅爾反射會使光能在徑向方向多次分布，形成更均勻的能量場。這種特性對高精度微加工（如半導體晶圓切割、精密鉆孔）至關重要——均勻的能量分布可避免局部過熱導致的材料熱損傷，提升加工表面質量。
水射流直徑過大將引入新的問題：過寬的流體截面會導致激光束邊緣區域的光強衰減加劇，且水射流本身的穩定性（如湍流、射流發散）隨直徑增大而下降，反而降低耦合系統的可靠性。因此，實際應用中需根據加工需求（如材料厚度、精度要求）動態優化水射流直徑，在耦合效率與能量均勻性之間尋求平衡。
三、幾何誤差對耦合能束傳輸?shù)挠绊懛治?/span>
四種幾何誤差通過改變激光入射條件，對能束在水射流內的傳輸路徑和能量分布產生差異化影響：
??橫向誤差與縱向誤差??：
橫向偏移導致激光入射點偏離水射流中心，引發能束在水射流內壁的非對稱反射，形成局部能量集中區；縱向誤差則使能束在水射流軸線方向上的入射位置偏移，可能導致入射角動態變化（尤其在高速射流場景中）。兩者共同作用下，加工軌跡易出現偏移或熱影響區擴大，尤其對微槽、窄縫等精密結構的加工精度影響顯著。
??軸向角度誤差（β）??：
激光入射方向與水射流軸線的夾角偏差會導致能束在水射流內發生“斜入射”，引發菲涅爾反射損耗增加。當β超過臨界角度（通常為臨界全反射角的1/2）時，部分光能將返回空氣介質，導致耦合效率急劇下降。此外，斜入射還會破壞能束的圓對稱性，使能量分布呈現橢圓形分布，影響加工區域的一致性。
??端面角度誤差（α）??：
水射流出口端面的傾斜會改變激光束的初始入射條件。若端面存在α角度偏差，激光束在水射流入口處將發生折射（或反射），導致能束軸線偏移。對于高功率激光系統，這種偏差可能引發水射流內部的等離子體擊穿閾值變化，甚至造成加工頭內部元件的損傷。
四、耦合誤差的優化策略
針對上述影響因素，工程實踐中可通過多維度優化提升耦合能束傳輸?shù)姆€(wěn)定性：
-
??誤差補償技術??：引入機器視覺檢測系統實時監測水射流直徑與端面角度，結合自適應控制算法動態調整激光入射參數；
-
??流體動力學優化??：通過噴嘴結構設計（如錐形收斂段、穩流腔）改善水射流的穩定性，降低湍流對能束傳輸?shù)母蓴_；
-
??精密機械集成??：采用高精度定位平臺（重復定位精度＜1μm）與溫度補償機構，從硬件層面抑制機械誤差的產生；
-
??智能算法輔助??：基于機器學習建立耦合誤差-加工質量的映射模型，實現對復雜工況下加工參數的自適應優化。
