爆炸焊的工作原理是什么？

發(fā)布日期：2024-12-24 10:59 ????瀏覽量：

爆炸焊是一種特殊的焊接技術(shù)，利用炸藥的爆炸能量將兩種不同金屬材料以極高的速度和壓力結(jié)合在一起。這種焊接方法被廣泛應(yīng)用于航空航天、造船、核能等領(lǐng)域，特別是在需要將不同材料結(jié)合的場合。本文將探討爆炸焊的工作原理。

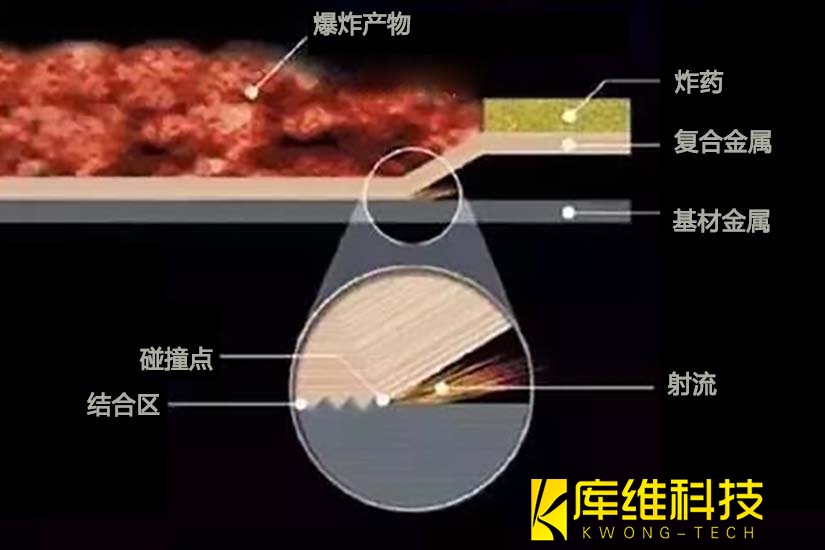

爆炸焊的基本原理是利用炸藥的爆炸能量產(chǎn)生的沖擊波和高溫，將兩種金屬材料的表面瞬間加熱并壓縮到一起，從而實現(xiàn)焊接。過程解析：

1、炸藥引發(fā)的能量沖擊

爆炸焊是一個高壓過程，炸藥在其中扮演著能量提供者的關(guān)鍵角色。當炸藥被引爆，瞬間釋放出大量化學(xué)能量，產(chǎn)生高達 700MPa 的高壓、瞬時局部可達 3000℃的高溫以及 500 - 1000m/s 的高速沖擊波。這種強大的沖擊波作用于焊件，使焊件獲得巨大的動能，進而推動它們相互碰撞。例如，在一些金屬復(fù)合板的爆炸焊制作中，炸藥爆炸產(chǎn)生的沖擊波能夠讓不同金屬板材以極高的速度沖向彼此，為后續(xù)的焊接結(jié)合創(chuàng)造了必要的動力條件。

2、金屬表面的變化

在兩塊金屬材料碰撞時，其表面的薄膜會發(fā)生塑性變形。由于碰撞速度極高，可達 200 - 500m/s，在極短時間內(nèi)，這些薄膜會從基體上噴射出去。同時，少數(shù)原子層因碰撞速度快而變成 “漿狀物”。碰撞的角度（安裝角）使得漿狀物在碰撞點之前噴射出去，有效地清除了表面玷污層，如金屬表面的氧化膜和吸附層等，從而留下清潔的金屬表面。當爆炸完成后，漿狀物迅速冷卻，在融合線處形成一種金屬與另一種金屬的冶金結(jié)合。這種結(jié)合過程中，金屬基體的物理和機械性能并沒有降低，并且在融合線處形成的波形常常被描述為 “液流” 碰撞，反應(yīng)區(qū)中兩種成分的金屬以粘性流體的方式相互作用。

3、焊接參數(shù)的影響

爆炸焊過程中有多個關(guān)鍵參數(shù)，它們對焊接結(jié)合面的形態(tài)和質(zhì)量有著顯著影響。其中，碰撞角 β 存在一個最小值，若低于此值，無論碰撞速度如何，都難以形成爆炸結(jié)合面。而碰撞速度更是至關(guān)重要，當碰撞速度低于某一臨界值時，結(jié)合面呈現(xiàn)直線結(jié)合狀態(tài)，且直線結(jié)合面上不發(fā)生熔化，但這種結(jié)合形式對碰撞條件要求苛刻，微小變化就可能導(dǎo)致未熔合缺陷，所以實際應(yīng)用較少。當碰撞速度高于臨界值時，會形成波狀結(jié)合，其界面力學(xué)性能優(yōu)于直線結(jié)合，焊接參數(shù)選擇范圍也更寬。整個界面由直線結(jié)合區(qū)和漩渦區(qū)組成，當基板和復(fù)板密度相近時，波峰兩側(cè)均有漩渦；密度相差較大時，僅在波峰一側(cè)出現(xiàn)漩渦。漩渦內(nèi)部由熔化物質(zhì)組成，呈鑄態(tài)組織，若形成固溶體則呈韌性，若形成金屬間化合物則呈脆性。此外，若撞擊速度和角度過大，會產(chǎn)生大漩渦甚至連續(xù)的熔化層，若形成脆性金屬間化合物，接頭就會變脆，且內(nèi)部常含有大量縮孔和其他缺陷，因此在焊接操作中需避免這種情況。

爆炸焊是一種高效、可靠的焊接技術(shù)，憑借其獨特的工作原理和廣泛的應(yīng)用前景，已成為現(xiàn)代制造業(yè)中不可或缺的一部分。隨著科學(xué)技術(shù)的不斷進步，爆炸焊的技術(shù)將會不斷發(fā)展，為更多領(lǐng)域的創(chuàng)新提供支持。

上一篇：水導(dǎo)激光技術(shù)在醫(yī)療器械制造方面主要解決了哪些問題？

下一篇：激光切割中不同顏色的激光有什么區(qū)別？

相關(guān)文章
