在壓力容器制造領域，焊接效率低下一直是制約產能提升的核心痛點。傳統生產模式下，焊接工序的冗長流程、材料管理混亂以及人工操作的不穩定性，導致設備閑置率高、訂單交付周期延長。近年來興起的模塊化生產線模式，正以“標準化+智能化”的組合拳，推動壓力容器焊接效率躍升。
一、傳統焊接效率低的三大痛點
壓力容器多為厚板、大直徑、高密封性結構，焊接質量直接關系設備安全。但傳統產線的問題，恰恰出在“經驗主導”與“流程割裂”上：
1、手工焊占比高，一致性差
盡管部分企業引入自動焊設備，但受限于工件尺寸、焊縫位置，仍需大量人工補焊。焊工技能差異導致焊縫成型不穩定，返工率高達5%-8%，時間成本隱性增加。
2、單工位串聯作業，周期拉長
傳統模式下，下料、組對、焊接、檢測全流程在一個工位完成，前序環節延誤會直接阻塞后續。例如，一組厚壁筒體焊接需24小時，若檢測發現問題需返修，整體交期可能延長3-5天。
3、資源配置分散，協同效率低
焊接、打磨、熱處理等工序各自為戰，設備、人員、物料無法動態調配。有企業數據統計顯示，單臺容器的非焊接等待時間（如等料、等設備）占總工時的30%，產能浪費觸目驚心。
二、模塊化生產線的技術突破
1、通過"功能解耦+標準接口"重構焊接流程

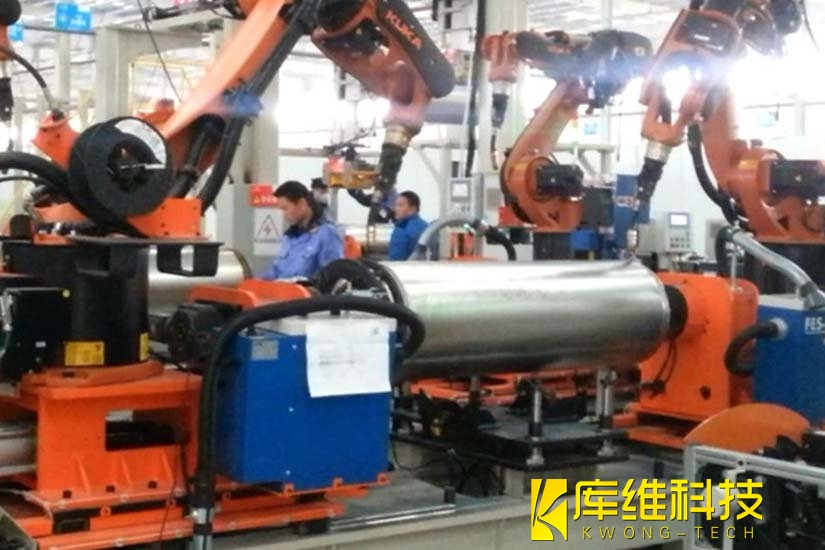

庫維科技開發的智能壓力容器生產線將傳統工序分解為18個標準功能模塊，每個模塊配備統一機械電氣接口，如焊接單元采用ISO 9409-1標準法蘭連接器，確保不同廠商設備即插即用。
2、自動化焊接技術
窄間隙埋弧焊通過"圓底U型+變角度側壁"坡口設計，減少熔敷金屬填充量30%，配合激光測距與電弧電壓雙反饋系統，實現15-40mm厚板無缺陷焊接。激光焊接則以10?W/cm²高能密度實現低熱輸入，針對2.25Cr-1Mo鋼采用4kW光纖激光+500Hz脈沖模式，熱影響區控制在0.5mm以內，接頭沖擊韌性提升至80J以上。
3、焊縫跟蹤系統
激光視覺傳感器掃描頻率達50kHz，在5m/min高速焊接下保持±0.5mm精度，動態補償熱變形導致的0.3mm/100℃誤差。有化工企業應用該系統后，焊接一次合格率從85%躍升至98%，年節省返工成本120萬元。這種"感知-決策-執行"閉環控制，使焊接過程參數全量存儲，為工藝優化提供數據支撐。
三、模塊化生產線
模塊化生產線的核心，是將壓力容器制造拆解為若干標準化“功能模塊”，通過柔性組合實現并行作業與智能協同。其提升效率的關鍵，在于解決了傳統產線的三大堵點：
1、焊接單元專業化，降低人工依賴
模塊化產線將焊接環節獨立為專用單元，根據容器類型（如反應釜、儲罐、換熱器）配置定制化設備。例如，針對厚壁筒體環縫焊接，采用“埋弧自動焊+激光跟蹤”組合：激光傳感器實時監測焊縫偏移，自動調整焊槍位置，焊工僅需監控參數，單道焊縫耗時從4小時縮短至1.5小時；對于小口徑接管焊接，引入機器人焊接工作站，重復定位精度±0.1mm，效率是手工焊的3倍以上。
2、工序并行化，壓縮整體周期
產線按“模塊化組箱”理念設計，將容器分解為筒節、封頭、管板等獨立模塊，各模塊在不同工位同步加工。以一臺500m³儲罐為例：筒節卷制與焊接在A區完成，封頭組對與打磨在B區進行，管板鉆孔與接管焊接在C區同步推進。所有模塊完成后，僅需2小時完成總裝，較傳統模式縮短60%總工期。
3、數據驅動協同，減少資源浪費
通過MES系統串聯各模塊，物料需求、設備狀態、人員任務實時可視化。例如，當筒節焊接完成，系統自動推送信號至打磨工位準備；若其中一個工位設備故障，算法立即調度空閑設備補位。企業實測數據顯示，模塊化產線投用后，設備綜合利用率從65%提升至88%，在制品庫存減少40%。
四、案例效果驗證
浙江一壓力容器企業引入模塊化生產線后，產能提升效果顯著：
焊接效率：?jiǎn)闻_(tái)容器焊接總工時從72小時降至30小時，效率提升140%；
一次合格率：自動焊占比從35%提升至78%，返工率降至1.2%；
交付周期：常規產品交期從45天縮短至20天，緊急訂單響應能力提升50%。
更關鍵的是，標準化模塊降低了新員工培訓難度，企業人力成本反而下降15%。
在“雙碳”與高端制造升級的背景下，壓力容器行業已從“規模擴張”轉向“效率競爭”。模塊化生產線通過專業化分工、并行作業與數據協同，不僅破解了焊接效率低的痛點，更構建了柔性制造能力，無論是應對批量訂單還是定制化需求，都能快速響應。
