工業機器人的診斷監視器的功能



利用機器人菜單項 【 診斷監視器】，可針對主系統的眾多軟件模塊顯示各種診斷數據。



利用機器人該監視器可定位硬件或配置里的錯誤。



這里具有兩種圖示化形式：



1 在 HMI 現場直接顯示



2 通過機器人控制臺里的 WorkVisual 軟件演示



各種模塊概覽，其中并非所有模塊都與客戶項目相關：

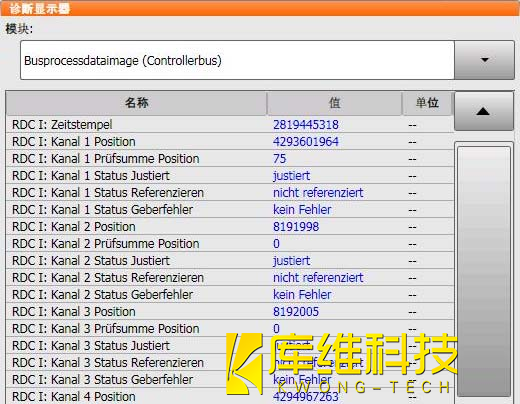

該模塊具有 RDC 信道 （軸）列表



診斷 RDC 信道如下圖：





該模塊具有 ECat 驅動程序列表



機器人ECat 總線概覽如下圖：

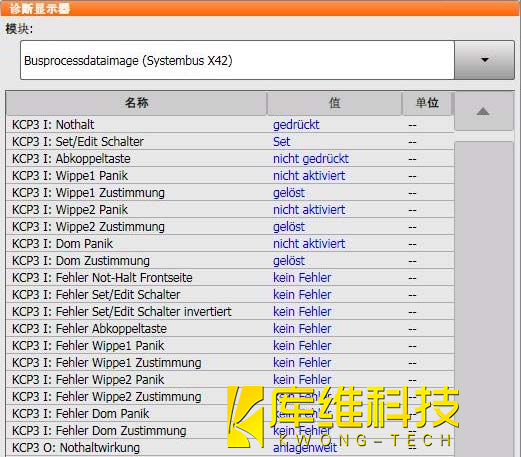

該模塊具有 smartPAD 信號列表如下圖：





診斷 smartPAD如下圖：





工業機器人的診斷監視器操作步驟



1. 在 SmartPAD 按序打開菜單： 診斷 > 診斷監視器



2. 選中模塊總線過程數據映射 X48



它可提供標準 SIB 接口板 （X11）的輸入 / 輸出信號
